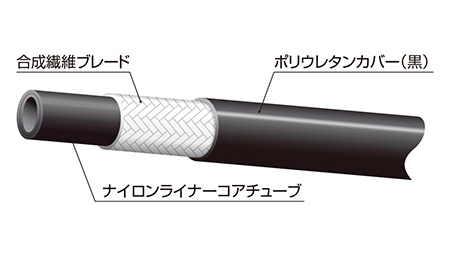

樹脂ホース
LF70シリーズ
柔軟
| 使用流体 |  一般作動油 |
|---|---|
| 使用温度範囲 | -40～ +100℃ |
| 最高使用圧力 | 7.0MPa |
ニッタ中低圧ホースにおいて柔軟なタイプ
コンパクトな配管が可能
適用継手/関連製品
寸法および仕様
LF70シリーズ
■ 適用流体：鉱物性一般作動油
■ 使用温度範囲：－40～＋100℃
■ 1箱の梱包単位：100m
| 品番 Part No. |
サイズSize | 最高使用 圧力 Max. operating pressure (MPa) |
最大衝撃 圧力 Max. implesive pressure (MPa) |
最小破壊 圧力 Min. burst pressure (MPa) |
最小曲げ 半径 Min. bending radius (mm) |
概略 質量 Weight (g/m) |
適用継手 タイプ Coupling |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 呼称 サイズ Size No. |
内径 I.D. | 外径 O.D. (mm) |
||||||||
| (in.) | (mm) | |||||||||
| LF70-04 | 04 | 1/4 | 6.4 | 10.3 | 7.0 | 8.8 | 28.0 | 27 | 60 | スウェイジ Swage |
| LF70-06 | 06 | 3/8 | 9.5 | 13.9 | 7.0 | 8.8 | 28.0 | 45 | 90 | |
| LF70-08 | 08 | 1/2 | 12.7 | 17.4 | 7.0 | 8.8 | 28.0 | 70 | 120 | |
