リムジン

リムジン用ろ材の特長

繊維の方向性がなく、立体的に配置するという不織布の特性を生かした構造ですので、粉じん保持容量が大きく、かつ空気抵抗が少ない、優れた除塵効果を発揮します。
再生タイプは、洗浄が容易で、復元力を高めておりますので、経済的です。
パネルフィルタ用として利用する場合、任意の寸法に簡単にカットして使用できます。
ロールフィルタ用は、各種ロールフィルタに対応したろ材をご用意いたしました。
難燃タイプは、優れた防火性能を有しています。（JACA No.11A-2003に準拠）

種類と性能および用途

品番	材質使用繊維	標準サイズ巾Ｘ長さ (m)	厚さ (mm)	難燃性 ○×	洗浄再生 ○×	ろ過風速 (m/sec)	初期圧力損失(Pa)	捕集効率 η(%)	耐熱温度 (℃)	主な用途
RM/600	ナイロン・ポリエステル	1.6X20	20	○	○	2.5	92	82	80	一般再生用パネルフィルタ各種産業空調ビル空調
RM/400	ナイロン・ポリエステル	1.6X20	14	○	○	2.5	62	80	80
RM/300	モダクリル・ポリエステル	1.6X30	10	○	○	2.5	46	70	80
RM/150	モダクリル・ポリエステル	1.6X30	8	○	○	2.5	24	53	80
RMT200R	ポリエステル	1.6X20	23	○	×	2.5	56	85	80	一般使捨用ロールフィルタ各種産業空調ビル空調
RMT200N	ポリエステル	1.6X20	23	○	×	2.5	49	70	80
RMJ180R	ポリエステル	1.6X20	20	○	×	0.5	25	98	80
RMJ180N	ポリエステル	1.6X20	20	○	×	0.5	25	98	80
RMJ100R	ポリエステル	1.6X20	10	○	×	1.0	36	93	80	塗装ブース
RMF111A	ポリエステル	1.6X30	11.5	○	○	2.5	24	46	80	塗装ブース
RMT51A	モダクリル・ポリエステル	1.6X30	7	○	○	2.5	15	38	60	特殊機器用ビル空調コンパクトエアハン
RMF20A	モダクリル・ポリエステル	1.6X50	1.3	○	×	2.5	68	57	60
RMF200	ポリアミド	0.8X0.8	23	○	×	1.0	34	90	240
RMF100	ポリアミド	1.6X20	10	○	×	1.0	16	78	180	乾燥炉耐熱用

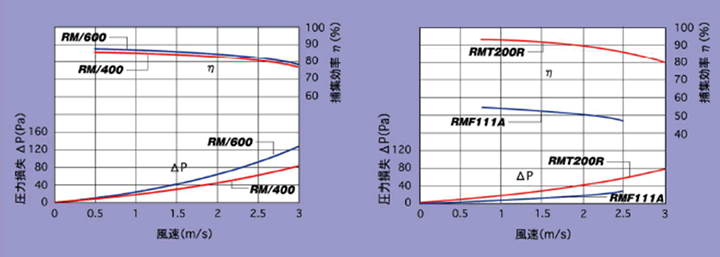

性能曲線

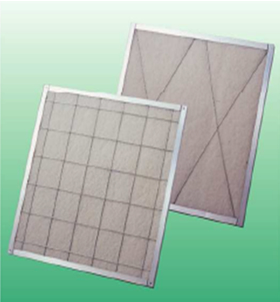

パネルフィルタ

リムジンTMパネルフィルタ NTシリーズは、アルミ・SUS等の金属枠にろ材を収めたパネル型のプレフィルタです。
お客様のご要望に応じだろ材選定や枠の在室など最適な設計をご提案します。

パネルフィルタ　NTシリーズ　標準仕様

品番	寸法縦X横X奥行(mm)	使用ろ材	定格風量 (m3/min)	初期圧力損失(Pa)	捕集効率 ASHRAE重量法(%)
NT-10F	610X610X10	RM/150	56	24	53
NT-10H	610X305X10	RM/150	28	24	53
NT-10W	305X610X10	RM/150	28	24	53
NT-10XF	500X500X10	RM/150	37.5	24	53
NT-15F	610X610X15	RM/300	56	46	70
NT-15H	610X305X15	RM/300	28	46	70
NT-15W	305X610X15	RM/300	28	46	70
NT-15XF	500X500X15	RM/300	37.5	46	70
NT-20F	610X610X20	RM/600	56	92	82
NT-20H	610X305X20	RM/600	28	92	82
NT-20W	305X610X20	RM/600	28	92	82
NT-20XF	500X500X20	RM/600	37.5	92	82
NT-25F	610X610X25	RM/600	56	92	82
NT-25H	610X305X25	RM/600	28	92	82
NT-25W	305X610X25	RM/600	28	92	82
NT-25XF	500X500X25	RM/600	37.5	92	82

標準仕様のろ材止めは井ゲタ、山形押さえですが、その他ラス網等の使用も可能です。

取手付、連結式は、ご注文時にご指示ください。
上記以外の寸法のパネルも製作可能です。

ロールフィルタ

全自動巻取式エアフィルタ

リムジンTMロールフィルタは、自動巻取型エアフィルタに
使用されるロール型のプレフィルタです。
各種自動巻取型エアフィルタに対応した使用ならびに
サイズを取り揃えております。

ロールフィルタ　標準仕様

品番	寸法縦X横X奥行(mm)	使用ろ材	ろ過風速 (m/sec)	初期圧力損失(Pa)	捕集効率 ASHRAE重量法(%)
RMT200R-KSI	0.6X20	RMT200R	2.5	56	85
	0.8X20
	1.0X20
	1.2X20
	1.4X20
	1.6X20

捕集効率　ASHRAE質量法について

リムジンTMの性能評価は、米国冷暖房空調技術会の試験方法であるASHRAE規格の質量法に準じた測定法を採用しております。

方法

試験装置上流より供給したASHRAE試験塵埃を
試験フィルタにて捕集します。
その時供給した全塵埃重量と試験フィルタを通過し、
絶対フィルタに捕集された塵埃重量を測定します。

適用規格

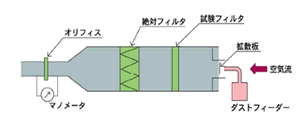

質量法試験装置図

試験塵埃

ASHRAE試験塵埃（72％アリゾナ街路塵　23％カーボンブラック　5％コットンリンター）
大気塵

難燃性について

リムジンTMに使用されるろ材の難燃試験は、
（社）日本空気清浄協会制定のJACA No.11A-2003（空気清浄装置用ろ材燃焼性試験方法）に基づいています。

燃焼性クラスの分類

	クラス1	クラス2	クラス3
燃焼速度V(mm/min)	40mm/min以下(≦40)	適用外	適用外
残炎時間（s)	適用外	4/5が2s以下(≦2s）	4/5が2s以下(≦2s）
		1/5が10s以下(≦10s）	1/5が10s以下(≦10s）
全試験片の残じん時間（s)	適用外	30s以下(≦30s）	30s以下(≦30s）
溶融滴下物による標識用綿の発火	適用外	あり	なし
全試験片の燃焼距離 Ld（mm)	35mm以上(≧35)	35mm以下(≦35)	35mm以下(≦35)

国土交通省仕様について

国土交通省仕様書抜粋	ファンコイル		パネル型（再生式）		自動巻取型（非再生式）
	JIS・B･9908		JIS・B･9908		JIS・B･9908
	形式3による試験		形式3による試験		形式3による試験
	面風速：	2.5m/s	面風速：	2.5m/s	面風速：	2.5m/s
	初期圧力損失：	55Pa以下	初期圧力損失：	120Pa以下	初期圧力損失：	120Pa以下
	平均粒子捕集率：	25％以上	平均粒子捕集率：	50％以上	平均粒子捕集率：	50％以上
	粉じん保持容量：	410g/㎡以	粉じん保持容量：	615g/㎡以	粉じん保持容量：	615g/㎡以
適合ろ材	RM/300		RM/400		ＲＭＴ200Ｒ

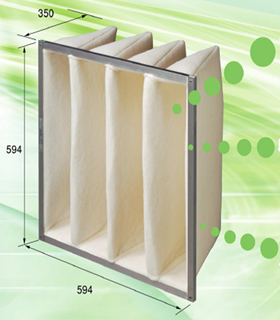

袋型フィルタ　リムキャップTM

利点1
新開発のろ材を使用し、高い捕集効率で、
圧力損失が低く多量の粉塵保持を実現しました。

利点2
標準でメディアに補強材が取り付けてあるため、
ワンタッチでフィルタの取り付け、取り外しが行えます。

利点3
ろ材に膨らみ防止用リテーナーを取り付け、
取り付け時の煩わしさを解消しました。

疎密一体構造型ろ材を使用しており、塵埃の保持容量を向上しています。
さらに、流出側は機械的に繊維を編みこみ、高密度化させることで、ろ材抵抗を高めることなく、除去効率を向上しております。

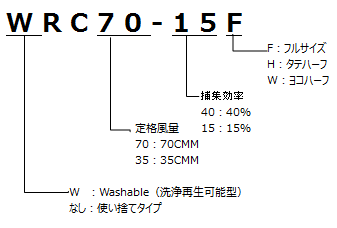

品番

リムキャップ標準仕様

品番	寸法縦X横X奥行(mm)	定格風量 (㎥/min)	ポケット数	初期圧力損失(Pa)	初期圧力損失(Pa)	捕集効率※ （％）	製品重量（Kg）	製品重量（Kg）
RC70-40F	594X594X350	70(56)	4	70 (47)	200	40	1.7	使い捨て
RC35-40H	594X289X350	35(28)	2				1.0
RC35-40W	289X594X350	35(28)	4				1.0
WRC70-15F	594X594X350	70(56)	4	48 (31)		15	1.5	洗浄再生可能型
WRC35-15H	594X289X350	35(28)	2				0.8
WRC35-15W	289X594X350	35(28)	4				0.8

構成

	ろ材	ポリエステル
フィルタ材質	フレーム	アルミニウム
フィルタ材質	心材	SWRM
使用条件	最高使用温度	60℃
使用条件	最高使用湿度	98%R.H.

用途

１．一般空調の外気処理用として。
２．工場空調の外気処理用として。
３．高性能、超高性能フィルタの前処理用として。

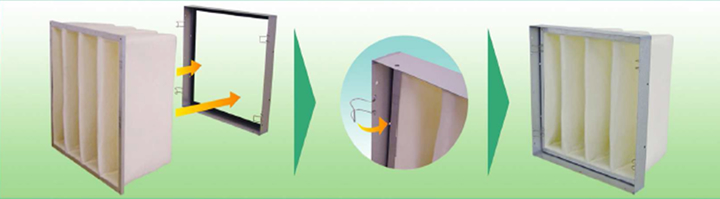

フィルタ装着方法

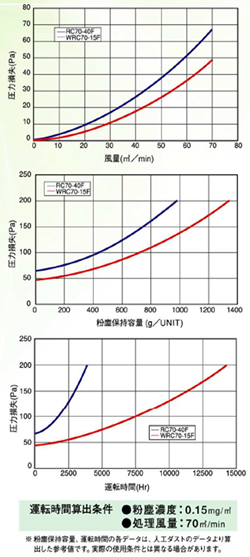

性能データ

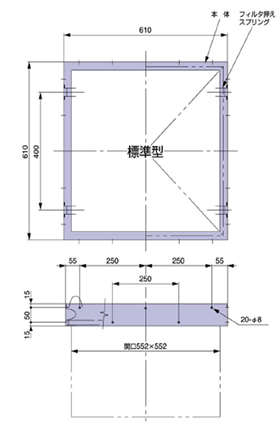

取付枠仕様

品番	寸法　縦X横(mm)
RC-F	610X610
RC-H	610X305
RC-W	305X610

材質	本体	ガルバリウム鋼板
	押えスプリング	SUS
	ガスケット	クロロプレン

１）捕集効率15%のリムキャップTMは、2回程度の洗浄再生に耐えうる構造となっております。
２）リムキャップTM洗浄時に、ろ材膨らみ防止用のリテーナーを切断した方が、容易に洗浄が可能ですが、再使用する場合は再びリテーナーを取り付けてください。取り付けずに運転した場合、フィルタ破損などの恐れがあります。

ニッタフィルタケーシング

プレフィルタケーシング　サイドアクセスタイプ
(標準フィルタ取付ケーシング）

リムジンTMフィルタ内蔵専用プレフィルタケーシングは各分野での空調システムにおいて、外気処理または、中・高性能フィルタの前処理として最適で奥行寸法が200mmとコンパクト設計になっております。
※差圧系は標準装備

中・高性能フィルタケーシング　サイドアクセスタイプ
(標準フィルタ取付ケーシング）

設置面積の省スペース化が求められる今、当社の豊富な実績とノウハウを活かして設計された、極めてコンパクトなケーシングです。カムクランプレバーの上げ下げでフィルタが簡単に取り付け、取り外しができます。
※差圧系は標準装備

ＨＥＰＡフィルタケーシング　サイドアクセスタイプ
(ＨＥＰＡフィルタ取付ケーシング）

設置面積の省スペース化が求められる今、当社の豊富な実績とノウハウを活かして設計された、極めてコンパクトなケーシングです。簡単かつ確実な特殊カムクランプ方式によりエアーリークがありません。ネジの調整だけでフィルタが簡単に取り付け、取り外しができます。
※差圧系は標準装備

70m3/min対応フィルタシリーズ

	中性能フィルタ　ユバーサルエミレント奥行寸法150mmのコンパクトなろ材交換型中性能フィルタです。ろ材にプリーツ加工を施す事で、低圧力損失を実現しました。一般ビルなどの、外気処理用として最適です。
	中性能フィルタ　バリューエミレント奥行寸法292mmで、ユニバーサルエミレントと比べて約1.3～1.5倍も長寿命な、ろ材交換型中性能フィルタです。一般ビルなどの、外気処理用として最適です。
	中性能フィルタ　エスプレッツTM エスプレッツTMの特長である、高剛性フィルタパックをＶ字状に配列した、中性能セル型フィルタです。工業用、産業用の外気処理用エアフィルタとして最適です。
	HEPAフィルタ　エスプレッツTM エスプレッツTMの特長である、高剛性フィルタパックをＶ字状に配列した、セル型HEPAフィルタです。工業用、産業用の外気処理用エアフィルタとして最適です。
